Installer une fermeture de fenêtre avec crochet de verrouillage : comment poser un verrou de fenêtre ou une crémone
Installer une fermeture de fenêtre avec crochet de verrouillage prend environ une demi-heure par fenêtre, et la majeure partie de ce temps est consacrée aux mesures. Le principe ci-dessous concerne une fenêtre à ouverture vers l’intérieur avec un crochet de verrouillage sur le dormant ; si votre fenêtre s’ouvre vers l’extérieur, il faut une gâche ou une cuvette de fermeture. Vous verrez quelle fermeture convient à votre fenêtre, comment déterminer le sens d’ouverture et comment régler la fermeture pour que la fenêtre vienne bien plaquer contre le joint d’étanchéité.
En bref : vissez la fermeture de fenêtre sur la fenêtre, à mi-hauteur de l’ouvrant mobile, puis montez le crochet de verrouillage sur le dormant. Fixez d’abord les deux pièces avec deux vis et testez si le boîtier de fenêtre se ferme sans forcer avant de serrer le reste. Ce crochet de verrouillage est la solution standard pour une fenêtre à ouverture vers l’intérieur ; si la fenêtre s’ouvre vers l’extérieur, on utilise à la place une gâche ou une cuvette de fermeture sur le dormant.
De quoi avez-vous besoin ?
- Une fermeture de fenêtre ou boîtier de fenêtre dans le bon sens d’ouverture, avec crochet de verrouillage, came ou gâche.
- Perceuse-visseuse sans fil avec un foret à bois d’environ 2 mm.
- Tournevis cruciforme ou embout de vissage à faible vitesse.
- Mètre ruban et crayon.
- Ciseau à bois et marteau pour une cuvette de fermeture encastrée et pour les crochets de verrouillage à encastrer : AXA laisse le crochet de verrouillage affleurer de 3 mm dans le dormant.
- Mètre ruban pour mesurer la largeur du montant de la fenêtre : en dessous d’environ 35 mm, il vous faut une plaque de compensation, sinon vous vissez dans le verre.
- En remplacement : chevilles en bois ou allumettes avec colle à bois pour les anciens trous.
Vous trouverez l’outillage et la colle à bois en magasin de bricolage, et les boîtiers de fenêtre et crochets de verrouillage chez le quincaillier. Nous ne proposons pas de boîtiers de fenêtre seuls, seulement poignées de fenêtre pour fenêtres oscillo-battantes.
Fermeture de fenêtre, boîtier de fenêtre ou verrou de fenêtre : qu’est-ce que c’est ?
En magasin, ils sont souvent mélangés, mais ils ne couvrent pas exactement les mêmes produits. Fermeture de fenêtre est le terme générique pour la fermeture en applique que l’on visse à l’intérieur de la fenêtre et que l’on actionne avec un levier. Boîtier de fenêtre désigne la version classique avec un bras pivotant, et verrou de fenêtre s’emploie lorsqu’il y a une clé. Le label de sécurité distingue aussi cela : une fermeture de fenêtre avec deux étoiles SKG compte autant que deux boîtiers de fenêtre avec une étoile.
Crochet de verrouillage, gâche et came : qu’est-ce qui convient à votre fenêtre ?
Le sens d’ouverture détermine ce qui se monte sur le dormant : un crochet de verrouillage pour les fenêtres à ouverture vers l’intérieur, une gâche ou une cuvette de fermeture pour celles qui s’ouvrent vers l’extérieur. La came n’est pas une pièce en face, mais un élément supplémentaire sur la fermeture elle-même, et elle existe dans les deux versions.
Crochet de verrouillage
Un crochet de verrouillage est la pièce avec un crochet descendant qui se monte sur le dormant. Le pêne de la fermeture s’y engage et tire la fenêtre vers lui. C’est le principe pour les fenêtres qui s’ouvrent vers l’intérieur, et la solution la plus tolérante : on rattrape le jeu avec la position du crochet.
Came
Une fermeture de fenêtre avec came comporte une petite came qui permet de laisser la fenêtre entrouverte tout en restant verrouillée. On la trouve aussi bien sur les fermetures avec crochet de verrouillage que sur celles avec cuvette de fermeture. Pratique pour dormir avec de l’air frais, mais ce n’est pas une protection contre l’effraction : fermez-la quand vous partez.
Gâche ou cuvette de fermeture
Si la fenêtre s’ouvre vers l’extérieur, un crochet ne peut pas s’engager et il faut travailler avec une gâche ou une cuvette de fermeture. Une cuvette en applique se visse simplement sur le dormant, avec le nombre de vis indiqué dans la notice ; chez AXA, il y en a cinq. Une cuvette encastrée se creuse dans le dormant au ciseau à bois : plus discret, mais quelques millimètres trop bas et le pêne bloque sur le bord.
Déterminer une serrure de fenêtre à ouverture à gauche ou à droite
Placez-vous du côté où la fenêtre s’ouvre vers vous et regardez où se trouvent les paumelles. Si elles sont à gauche, il vous faut une fermeture à gauche ; si elles sont à droite, une fermeture à droite. Pour une fenêtre à ouverture vers l’extérieur, vous devez donc vous tenir dehors : si vous regardez depuis l’intérieur, gauche et droite s’inversent. La fermeture se place en face des paumelles. La plupart des fournisseurs utilisent ici la désignation allemande DIN, mais il existe aussi une désignation néerlandaise NEN qui fonctionne exactement à l’inverse. Au moment de commander, comparez la fiche produit avec votre propre fenêtre et indiquez toujours si la fenêtre s’ouvre vers l’intérieur ou vers l’extérieur : c’est l’erreur la plus fréquente pour la quincaillerie de fenêtre.
À quelle hauteur monter la fermeture de fenêtre ?
À mi-hauteur de l’ouvrant mobile. Mesurez l’ouvrant, divisez par deux et marquez cet endroit ; à cette hauteur, la fermeture plaque la fenêtre le plus uniformément. Si vous cherchez la protection contre l’effraction, le label de sécurité applique une autre règle : une fermeture de fenêtre avec deux étoiles SKG suffit, mais avec des boîtiers de fenêtre à une étoile, il en faut deux, sauf pour un ouvrant jusqu’à 50 cm de haut. Si vous en posez deux, placez-les comme AXA le prescrit, à maximum 25 cm du haut et du bas de l’ouvrant, et non à un tiers et aux deux tiers.
Monter un verrou de fenêtre en six étapes
Étape 1 : fenêtre fermée et position déterminée
Fermez la fenêtre et gardez-la fermée pendant tout le montage. C’est la seule façon d’assurer le bon positionnement entre la fermeture et le crochet sur le dormant. Marquez votre repère à mi-hauteur de l’ouvrant.
Étape 2 : tracer la fermeture
Placez la fermeture sur la fenêtre, avec le côté de la rosace à environ 2 mm du bord de la fenêtre. Mettez-la bien droite, vérifiez que le levier pivote librement et tracez les trous de vis. Trop près du parclose et vous touchez le verre.
Étape 3 : préperçage
Percez les trous au préalable avec un foret à bois d’environ 2 mm, bien droit et pas trop profond. Dans le bois dur, une vis sans préperçage fend le bois ou part de travers.
Étape 4 : fixer la fermeture avec deux vis
Serrez la fermeture avec deux vis, en diagonale l’une par rapport à l’autre, mais sans aller jusqu’au bout : vous voulez encore pouvoir la faire pivoter ensuite. Actionnez le levier plusieurs fois pour vérifier que rien ne frotte.
Étape 5 : le crochet de verrouillage sur le dormant
Tournez le levier en position fermée et présentez le crochet de verrouillage ou la gâche, avec l’ouverture du crochet vers le bas et le côté à nouveau à environ 2 mm du bord de la fenêtre. Tracez, prépercez et fixez aussi cette pièce avec deux vis. Pour une cuvette de fermeture encastrée, creusez d’abord l’emplacement au ciseau à bois, et pour le crochet de verrouillage AXA, enlevez le bois tracé sur 3 mm de profondeur. Notez que certaines marques inversent l’ordre : AXA vous fait d’abord positionner le crochet de verrouillage sur le dormant, puis y accrocher la fermeture, alors lisez la notice avant de commencer.
Étape 6 : test et serrage définitif
Fermez la fenêtre plusieurs fois. La fermeture doit tirer légèrement la fenêtre contre le joint d’étanchéité, juste assez pour qu’il n’y ait pas de jour. Si le levier est dur, le crochet est trop près de la fenêtre : desserrez, décalez, testez à nouveau. Si tout est correct, serrez seulement alors les autres vis. Utilisez des vis de 4,0 x 40 à 4,0 x 50 mm, car des vis courtes se desserrent dès qu’on tire sur la fenêtre.
Pourquoi d’abord la fermeture, puis le crochet ? Parce que le pêne détermine l’emplacement du crochet, et non l’inverse. Si vous fixez d’abord le crochet, la fermeture doit s’adapter à cet emplacement et vous gardez presque toujours un jour ou un levier dur. Seulement pour les marques qui prescrivent l’inverse, comme AXA, vous commencez sur le dormant et vous y accrochez ensuite la fermeture.
Remplacer une ancienne serrure de fenêtre
Remplacer une serrure de fenêtre demande moins de travail qu’en poser une. Dévissez l’ancienne fermeture et le crochet, puis examinez l’implantation des trous. Si un nouveau modèle reprend le même entraxe, vous avez fini en dix minutes. Sinon, rebouchez les anciens trous avec une cheville ou des allumettes et de la colle à bois, laissez sécher une journée, puis percez à nouveau. Profitez-en pour compléter la fenêtre : un entrebâilleur pour fenêtre à soufflet de la même couleur paraît plus discret que trois pièces métalliques sur un seul dormant.

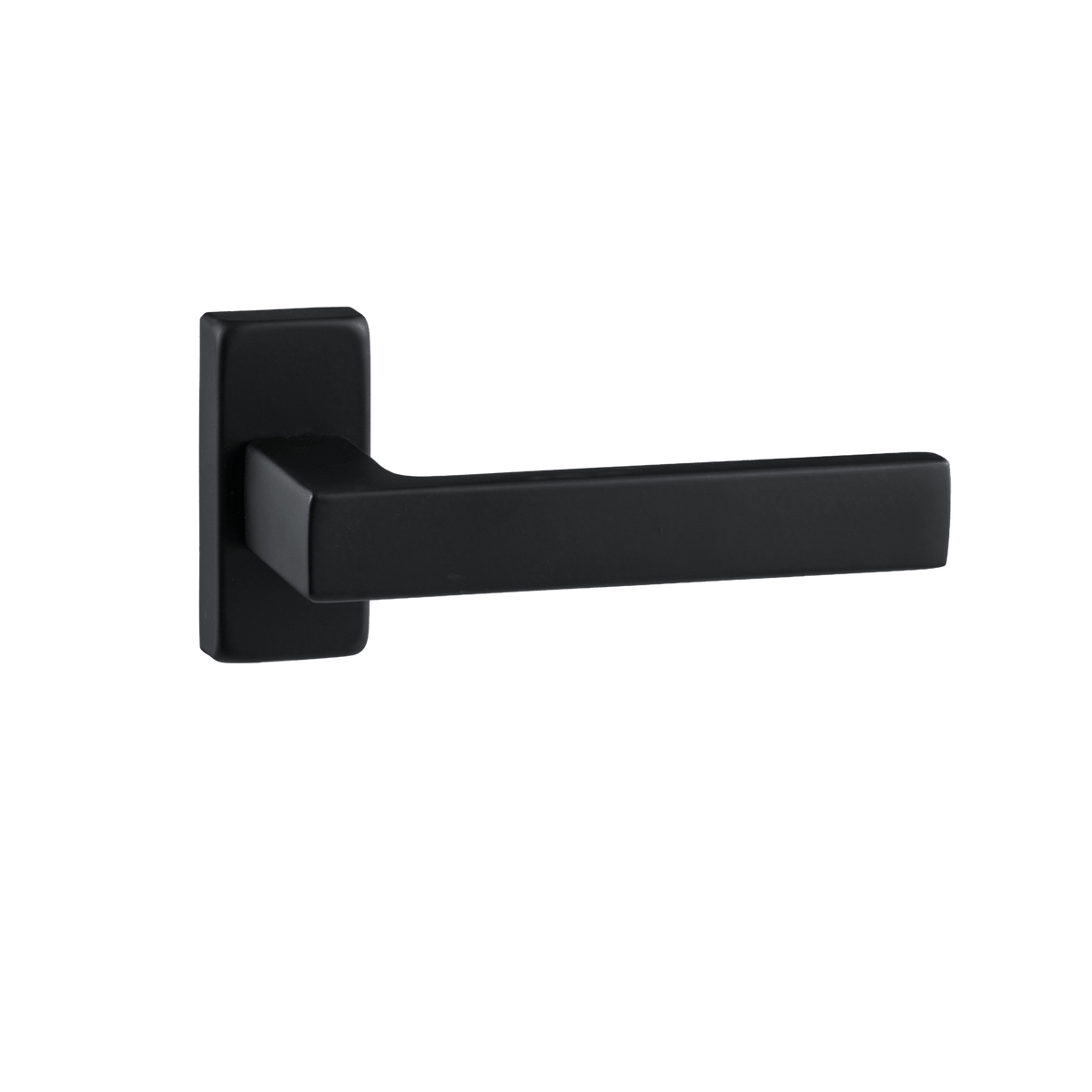

Fenêtre oscillo-battante ? Alors vous remplacez la poignée de fenêtre
Sur une fenêtre oscillo-battante, le verrouillage se trouve dans l’ouvrant : un jeu de tringles avec pênes de verrouillage qui s’engagent en plusieurs points dans les gâches du dormant, commandé par la poignée. On n’y monte pas de fermeture de fenêtre séparée, sinon l’option oscillo-battant ne fonctionne plus. Si la poignée est lâche ou ne s’accorde pas à votre intérieur, remplacez seulement la poignée : retirez le cache, dévissez les deux vis, puis posez la nouvelle poignée. Dans ce guide pour la poignée de fenêtre vous verrez comment vérifier la longueur de la tige.
Fermeture de fenêtre verrouillable et SKG
Une fermeture de fenêtre avec serrure comporte un cylindre avec clé, ou un bouton poussoir qu’il faut enfoncer avant d’actionner le levier. Cela n’empêche pas quelqu’un de casser la vitre, mais cela l’empêche ensuite d’atteindre l’intérieur et d’ouvrir simplement la fenêtre. Le label de sécurité exige donc qu’au moins une fermeture par fenêtre mobile soit verrouillable, sauf s’il y a un vitrage anti-effraction. Pour les familles avec de jeunes enfants, c’est souvent la vraie raison. Si vous voulez une protection contre l’effraction, regardez le label SKG avec étoiles : une étoile ne garantit pas à elle seule trois minutes de résistance à l’effraction, deux étoiles oui, et trois étoiles tiennent cinq minutes. Pour une fenêtre ouvrante accessible, le label Veilig Wonen impose, côté fermeture, un produit à deux étoiles ou deux produits à une étoile, et au-dessus d’une hauteur d’ouvrant de 180 cm un troisième point de verrouillage. Ne rangez pas la clé dans le dormant.
Serrure de fenêtre cassée : réparer ou remplacer ?
Si le levier fonctionne mal, il s’agit généralement de saleté ou de corrosion : nettoyez le pêne et le crochet et donnez-leur un coup de spray silicone. Ne vaporisez rien dans le cylindre d’une fermeture verrouillable ; il faut y mettre du spray graphite ou téflon, pas de l’huile. Si le levier reste mou, le ressort est cassé et une fermeture neuve coûte moins cher que le temps nécessaire à la réparation. Clé perdue ? Essayez celle des autres fenêtres, car à l’intérieur d’une même marque et d’une même série, elles sont souvent à clé identique ; AXA livre la série 3319 de manière à ce qu’une seule clé ouvre toute la maison.
Erreurs fréquentes
- Monter avec la fenêtre ouverte. La position de la fermeture et du crochet n’est alors pas correcte.
- Serrer toutes les vis tout de suite. Deux vis, test, puis seulement le reste.
- Régler le crochet trop serré. La fenêtre se cintre et le levier devient dur.
- Commander le mauvais sens d’ouverture. Regardez d’abord où se trouvent les paumelles.
- Ne pas prépercer. Dans le bois dur, le bois fend ou la vis part de travers.
- Une vis dans le parclose. Vérifiez avant de percer où se trouve le verre.
